Sender Saalfeld
Sender Saalfeld Funkübertragungsstelle Saalfeld 6
| ||||
|---|---|---|---|---|
 | ||||
| Basisdaten | ||||
| Ort: | Berg Kulm bei Oberpreilipp (Rudolstadt) | |||
| Land: | Thüringen | |||
| Staat: | Deutschland | |||
| Höhenlage: | 461 m ü. NHN | |||
| Koordinaten: 50° 41′ 0,1″ N, 11° 22′ 7″ O | ||||
| Verwendung: | Fernmeldeturm, Rundfunksender | |||
| Zugänglichkeit: | Sendeturm öffentlich nicht zugänglich | |||
| Besitzer: | Deutsche Funkturm | |||
| Turmdaten | ||||
| Bauzeit: | 1974 | |||
| Betriebszeit: | 1973–1974 | |||
| Letzter Umbau (Turm): | 2022 | |||
| Gesamthöhe: | 78,8 m | |||
| Daten zur Sendeanlage | ||||
| Wellenbereich: | UKW-Sender | |||
| Rundfunk: | UKW-Rundfunk | |||
| Sendetypen: | DAB, Richtfunk | |||
| Positionskarte | ||||
| ||||

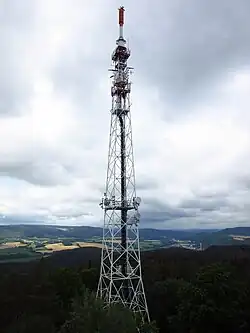

Auf dem Kulm betreibt die Deutsche Funkturm, eine Tochtergesellschaft der Deutschen Telekom einen 78,8 Meter hohen Sendeturm für Ultrakurzwelle (UKW), Digital Radio DAB+, Mobilfunk und Richtfunk. Dieser als frei stehender Stahlfachwerkturm ausgeführte Turm wurde 1973/1974 errichtet und ist seitdem in Betrieb. Zu DDR-Zeiten existierte in Saalfeld ein Mittelwellensender, der auf der Frequenz 1602 kHz das Programm DT64 mit 1 kW-Sendeleistung verbreitete.
Frequenzen und Programme
Analoges Radio (UKW)
Beim Antennendiagramm sind im Falle gerichteter Strahlung die Hauptstrahlrichtungen in Grad angegeben.
| Frequenz (MHz) |
Programm | RDS PS | RDS PI | Regionalisierung | ERP (kW) |
Antennendiagramm rund (ND)/gerichtet (D) |
Polarisation horizontal (H)/vertikal (V) |
|---|---|---|---|---|---|---|---|
| 97,6 | Radio Top 40 | *TOP_40* | DAFA | – | 0,05 | D (130°-170°, 190°-290°, 310°-350°) | H |
| 98,7 | Deutschlandfunk | __Dlf___ | D210 | – | 0,1 | D (170°-250°, 280°-0°) | H |
| 105,2 | Offener Kanal Saalfeld | _SRB.FM_ | 15F1 | – | 0,3 | D (130°-280°, 320°-0°) | H |
| 104,6 | MDR Aktuell | __MDR___ AKTUELL_ | D3D5 | – | 0,1 | D (130°-280°, 320°-0°) | H |
Digitales Radio (DAB)
Seit dem 14. Dezember 2022 wird DAB+ in vertikaler Polarisation und im Gleichwellenbetrieb mit anderen Sendern ausgestrahlt.
| Block | Programme (Datendienste) |
ERP (kW) |
Antennen- diagramm rund (ND), gerichtet (D) |
Polarisation horizontal (H)/ vertikal (V) |
Gleichwellennetz (SFN) |
|---|---|---|---|---|---|
| 8B Thueringen (D__00229) |
DAB+ Block des MDR:
|
1 | ND | V | Altenburg, Bleßberg (Sonneberg), Dingelstädt, Erfurt (Funkhaus), Gera (Langenberg), Hoher Meißner, Inselsberg, Jena (Oßmaritz), Kreuzberg, Kulpenberg, Lobenstein (Sieglitzberg), Reichenbach (Netzschkau), , Saalfeld (Remda), Suhl (Erleshügel), Weimar (Ettersberg)
|
Digitales Fernsehen (DVB-T)
Die DVB-T-Ausstrahlungen liefen seit dem 1. Juli 2008 und waren im Gleichwellenbetrieb (Single Frequency Network) mit anderen Sendestandorten. Sie fanden bis zum 24. April 2018 entsprechend der nachfolgenden Tabelle statt.[1]
| Kanal | Frequenz (MHz) |
Multiplex | Programme im Multiplex | ERP (kW) |
Antennendiagramm rund (ND)/ gerichtet (D) |
Polarisation horizontal (H)/ vertikal (V) |
Modulations- verfahren |
FEC | Guard- intervall |
Bitrate (MBit/s) |
SFN |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 21 | 474 | ARD Digital (MDR) | 5 | ND | V | 64-QAM | 2/3 | 1/4 | 19,91 | Saalfeld (Kulm), Sonneberg (Bleßberg), Erfurt-Windischholzhausen, Weimar (Großer Ettersberg) | |
| 27 | 522 | ARD regional (MDR Thüringen) |
|
5 | ND | V | 64-QAM | 2/3 | 1/4 | 19,91 | Saalfeld (Kulm), Sonneberg (Bleßberg), Gera-Roschütz, Erfurt-Windischholzhausen, Weimar (Großer Ettersberg) |
| 50 | 706 | ZDFmobil | 5 | ND | V | 16-QAM (8-k-Modus) |
2/3 | 1/4 | 13,27 | Saalfeld (Kulm), Sonneberg (Bleßberg), Großer Inselsberg, Erfurt-Windischholzhausen, Weimar (Großer Ettersberg) |
Analoges Fernsehen (PAL)
Vor der Umstellung auf DVB-T diente der Sendestandort weiterhin für analoges Fernsehen:
| Kanal | Frequenz (MHz) |
Programm | ERP (kW) |
Sendediagramm rund (ND)/ gerichtet (D) |
Polarisation horizontal (H)/ vertikal (V) |
|---|---|---|---|---|---|
| 41 | 631,25 | Das Erste (MDR) | 0,2 | D | H |
| 47 | 679,25 | MDR Fernsehen Thüringen | 0,2 | D | H |
| 54 | 735,25 | ZDF | 0,2 | D | H |
Weblinks
Einzelnachweise
- ↑ dabplus.de: DAB+ in Thüringen: Sender Saalfeld verbessert Versorgung. (dabplus.de [abgerufen am 1. September 2023]).
