Sender Ochsenkopf

Sender Ochsenkopf
Basisdaten
Ort:	Berg Ochsenkopf bei Warmensteinach
Land:	Bayern
Staat:	Deutschland
Höhenlage:	1015 m ü. NN
50.03003111.80855Koordinaten: 50° 1′ 48,1″ N, 11° 48′ 30,8″ O
Verwendung:	Fernmeldeturm, Rundfunksender
Zugänglichkeit:	Sendeturm öffentlich nicht zugänglich
Besitzer:	Bayerischer Rundfunk
Turmdaten
Bauzeit:	1958
Bauherr: Bayerischer Rundfunk Baustoffe: Beton, Stahlbeton
Betriebszeit:	seit 1958
Letzter Umbau (Turm):	Turmsanierung 2018
Gesamthöhe:	191,5 m
Daten zur Sendeanlage
Letzter Umbau (Antenne):	2018
Letzter Umbau (Sender):	2020
Wellenbereich:	UKW-Sender
Rundfunk:	UKW-Rundfunk
Sendetypen:	DVB-T, DAB, Richtfunk
Positionskarte
Sender Ochsenkopf

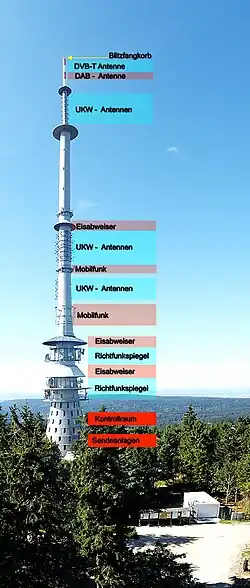

Der Sender Ochsenkopf ist ein 191,5 Meter^[1] hoher Fernsehturm in Stahlbetonbauweise, der sich seit 1958 auf dem Gipfel des Ochsenkopfes im Fichtelgebirge befindet. Von dem Sendemast werden analoges Radio (UKW), digitales Radio (DAB) und digitales Fernsehen (DVB-T) abgestrahlt. Zudem dient er als Richtfunkknoten.

Der Sendemast des Ochsenkopfs entstand als Ersatz für einen 50 Meter hohen abgespannten Stahlrohrmast, der im Januar 1958 wegen Vereisung eingestürzt war. Er hat trotz Erdkrümmung eine direkte Sichtverbindung zum ca. 135,3 Kilometer entfernten Sender Kreuzberg in der Rhön.

Der Senderturm auf dem Ochsenkopf ist das höchste Bauwerk im Regierungsbezirk Oberfranken. Die Mastspitze ist die höchste Landmarke Frankens auf ca. 1.206 m Seehöhe. Damit ist die Landmarke nur um 50 m über dem des Kreuzbergs in der Rhön.

Mit dem Radioprogramm des heutigen Bayern 2 begannen im Oktober 1950 die UKW-Sendungen vom Ochsenkopf. Der Asenturm diente zunächst als Antennenträger, bevor 1951 ein 22 Meter hoher Stahlfachwerkturm errichtet wurde. Als fünf Jahre später auch das Erste Deutsche Fernsehen vom Ochsenkopf ausgestrahlt wurde, baute der Bayerische Rundfunk (BR) einen 50 Meter hohen Rohrmast, der 1958 einem Sturm zum Opfer fiel.

Im selben Jahr wurde der heutige Stahlbetonturm fertiggestellt. Ab dem 12. Februar 1958 strahlte der BR das ARD-Fernsehprogramm auf Kanal 4 im VHF-Band I und zwei UKW-Programme jeweils 100 kW vom Ochsenkopfturm ab.^[2]

Die Gesamthöhe betrug bis September 2008 163 Meter. Mit der Umstellung auf DVB-T erhielt der Turm zusätzlich einen 25 Meter hohen GfK-Zylinder. Der Turm ist insgesamt 191,5 Meter hoch, der Turmdurchmesser ist am Fundament 22 Meter und an der Spitze 2 Meter.

Das analoge Fernsehprogramm der ARD wurde am 25. November 2008 zugunsten von DVB-T abgeschaltet.

Das Empfangsgebiet des Senders Ochsenkopf ist aufgrund seiner hohen Sendeleistung, topographischen Lage und Antennenhöhe vergleichsweise groß.

Eigentliches Kernsendegebiet ist das nordöstliche Oberfranken sowie die nördliche und mittlere Oberpfalz bis etwa zu den Landkreisen Neumarkt in der Oberpfalz, Nürnberger Land und Amberg-Sulzbach. Dort wird das Sendegebiet des Senders Ochsenkopf auch von den Empfangsgebieten anderer Sender berührt. Zum zentralen Sendegebiet gehört ebenfalls die Selb-Wunsiedler Hochfläche und der Raum Hof mit angrenzendem Vogtland. Ergänzt wird der Sender Ochsenkopf durch einige kleinere Ergänzungssender im Frankenwald, weil das Sendesignal dort oft durch die bergige Region beeinträchtigt wird.

Das ARD-Fernsehprogramm auf Kanal 4 konnte mit Hilfe einer sogenannten Ochsenkopfantenne in den südlichen Teilen der DDR (Bezirke Suhl, Gera, Leipzig, Karl-Marx-Stadt), im Thüringer Wald, im West- und Mittelerzgebirge empfangen werden, bei exponierten Empfangsantennen sogar in den Bezirken Erfurt, Halle (Saale), Leipzig und Dresden, im „Tal der Ahnungslosen“, empfangen werden. Generell ist der Empfang auch im Südharz, im Thüringer Wald, an Südhängen des Fläming in Gipfellagen des Osterzgebirges noch eingeschränkt möglich. Der Empfang hängt dabei vom Wetter, den topographischen Gegebenheiten und der Empfangsantenne ab. In Tschechien ist der Sender Ochsenkopf weithin hörbar, insbesondere bis Karlsbad, Pilsen, aber auch auf den Höhen rund um Prag kann man einzelne Frequenzen des Ochsenkopf noch hören.

Beim Antennendiagramm sind im Falle gerichteter Strahlung die Hauptstrahlrichtungen in Grad angegeben. In UKW werden folgende Programme ausgestrahlt:

Weitere am Senderstandort Ochsenkopf international koordinierte Frequenzen:

• 88,0 MHz mit 5 kW ERP: Am Senderstandort Großer Waldstein in Betrieb für den Sender Radio Euroherz.
• 89,3 MHz mit 20 kW ERP: Am Senderstandort Großer Waldstein in Betrieb für den Sender Deutschlandfunk Kultur
• 104,3 MHz mit 10 kW ERP: Am Senderstandort Bayreuth für Radio Mainwelle in Betrieb.

DAB wird in vertikaler Polarisation und im Gleichwellenbetrieb mit anderen Sendern ausgestrahlt.

Die DVB-T2 HD-Ausstrahlungen vom Sender Ochsenkopf laufen seit dem 26. September 2018 und sind im Gleichwellenbetrieb (Single Frequency Network) mit anderen Sendestandorten.

  ¹⁾rbb Berlin außerhalb der Regionalzeiten des BR Fernsehens

  ²⁾Für den Empfang des WDR ist ein hbb-TV fähiges Endgerät erforderlich.

Die DVB-T Ausstrahlung erfolgte im Gleichwellenbetrieb mit anderen Sendern. Sie wurde am 26. September 2018 zugunsten der Aufnahme des Sendebetriebs im DVB-T2-Verfahren eingestellt.

Bis zur Umstellung auf DVB-T wurden folgende Programme in analogem PAL gesendet:
