Sender Murgtal
Sender Murgtal
| ||||
|---|---|---|---|---|
 | ||||
| Basisdaten | ||||
| Ort: | Hoher Draberg bei Forbach | |||
| Land: | Baden-Württemberg | |||
| Staat: | Deutschland | |||
| Höhenlage: | 965 m ü. NHN | |||
| Koordinaten: 48° 41′ 38″ N, 8° 23′ 38,6″ O | ||||
| Verwendung: | Rundfunksender | |||
| Zugänglichkeit: | Sendeanlage öffentlich nicht zugänglich | |||
| Besitzer: | Südwestrundfunk | |||
| Daten zur Sendeanlage | ||||
| Wellenbereich: | UKW-Sender | |||
| Rundfunk: | UKW-Rundfunk | |||
| Sendetypen: | Analoges Fernsehen, PAL, SECAM, NTSC, Digitales Fernsehen, DVB-T, DVB-T2, DVB-T2 HD, DVB-H, DAB, DRM, Kabelkopfstelle, Mobilfunk, Richtfunk, Mobiler Landfunk, Mobiler Seefunk, BOS-Funk, Amateurfunkdienst | |||
| Positionskarte | ||||
| ||||
Der Sender Murgtal ist eine Sendeanlage des Südwestrundfunks (ehemals des Südwestfunks). Er befindet sich etwa 170 m östlich des Hohen-Draberg-Gipfels, einem 970,4 m ü. NN[1] hohen Berg im Nordschwarzwald.[2]
Beschreibung

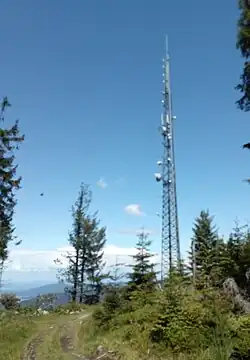

Als Antennenträger wird ein freistehender Stahlfachwerkturm verwendet. Von hier wird das geographisch abgeschattete Tal der Murg um die Gemeinde Forbach mit Rundfunk versorgt. Trotz der geringen Sendeleistung sorgt der exponierte Standort dafür, dass die Frequenzen dieses Senders auch weit außerhalb des Zielgebietes bis nach Frankreich empfangen werden können.
Frequenzen und Programme
Analoger Hörfunk (UKW)
Folgende Radioprogramme werden über UKW vom Sender Murgtal ausgestrahlt:[3]
| Frequenz (MHz) |
Programm | RDS PS | RDS PI | Regionalisierung | ERP (kW) |
Antennendiagramm rund (ND)/gerichtet (D) |
Polarisation horizontal (H)/vertikal (V) |
|---|---|---|---|---|---|---|---|
| 89,1 | SWR1 Baden-Württemberg | SWR1_BW_ | D301 | – | 0,05 | ND | H |
| 97,5 | SWR3 | __SWR3__ | D3A3 | Baden / Kurpfalz | 0,05 | ND | H |
Digitaler Hörfunk (DAB+)
Seit 25. April 2019 wird vom Sender Murgtal das Digitalpaket des Südwestrundfunks gesendet. DAB+ wird in vertikaler Polarisation und im Gleichwellenbetrieb (SFN) mit anderen Sendern ausgestrahlt.
| Block | Programme (Datendienste) |
ERP (kW) |
Antennen- diagramm rund (ND), gerichtet (D) |
Gleichwellennetz (SFN) |
|---|---|---|---|---|
| 9D SWR BW N (D__00234) |
DAB+ Block des SWR
|
3 | N | Aalen, Baden-Baden (Merkur), Bad Mergentheim (Löffelstelzen), Buchen (Odenwald), Ettlingen (Wattkopf), Geislingen (Oberböhringen), Hardberg, Heidelberg (Königstuhl), Heilbronn (Weinsberg), Herbrechtingen, Langenburg, Mannheim-Oststadt, Mühlacker, , Pforzheim (Langenbrand), Schwäbisch Gmünd, Stuttgart (Fernsehturm), Stuttgart (Funkhaus), Waldenburg (Friedrichsberg), Weinheim (Hirschkopf), Wertheim (Schloßberg)
|
Analoges Fernsehen (PAL)
Vor der Umstellung auf DVB-T diente der Sendestandort weiterhin für analoges Fernsehen:
| Kanal | Frequenz (MHz) |
Programm | ERP (kW) |
Sendediagramm rund (ND)/ gerichtet (D) |
Polarisation horizontal (H)/ vertikal (V) |
|---|---|---|---|---|---|
| 33 | 567,25 | Das Erste (SWR) | 0,25 | D | H |
| 30 | 543,25 | ZDF | 0,25 | D | H |
| 46 | 671,25 | SWR Fernsehen Baden-Württemberg | 0,25 | D | H |
Weitere Funkdienste
Neben der Abstrahlung von Radioprogrammen beherbergt der Turm noch Antennen für weitere Funkzwecke auf 16; 25; 31,3; 35,8; 36 und 38,1 Meter, sowie Antennen für den Mobilfunkbetrieb auf 27,8 und 28,3 Meter.[4]
Einzelnachweise
- ↑ Daten- und Kartendienst der Landesanstalt für Umwelt Baden-Württemberg (LUBW) (Hinweise)
- ↑ LUBW-Karte Lage Hoher Draberg auf: Daten- und Kartendienst der Landesanstalt für Umwelt Baden-Württemberg (LUBW) (Hinweise)
- ↑ Sender-Tabelle Baden-Württemberg (UKW). In: Website des UKW/TV-Arbeitskreis e. V. Abgerufen am 8. Juni 2025.
- ↑ Standortbescheinigungs-Nr.: 370554 (Sender Murgtal). In: EMF-Karte der Bundesnetzagentur. 21. Juni 2024, abgerufen am 8. Juni 2025.
