Sender Bad Urach (Hanner Felsen)

Sender Bad Urach (Hanner Felsen)
Bild des Objektes
Datei:Sendeturm Bad Urach03102017.PNG
Basisdaten
Ort: Bad Urach
Land: Baden-Württemberg
Staat: Deutschland
Höhenlage: 666 m ü. NHN
Koordinaten: 48° 29′ 11,9″ N, 9° 23′ 49″ O
Verwendung: Fernmeldeanlage, Rundfunksender
Zugänglichkeit: Sendemast öffentlich nicht zugänglich
Besitzer: Südwestrundfunk
Daten des Mastes
Bauzeit: 2011
Betriebszeit: seit 2011
Gesamthöhe: 36 m
Daten zur Sendeanlage
Wellenbereich: UKW-Sender
Rundfunk: UKW-Rundfunk
Sendetypen: Mobilfunk, Richtfunk, Mobiler Landfunk, BOS-Funk
Positionskarte
Sender Bad Urach (Hanner Felsen) (Baden-Württemberg)
Sender Bad Urach (Hanner Felsen) (Baden-Württemberg)
Sender Bad Urach (Hanner Felsen)
Lokalisierung von Baden-Württemberg in Deutschland

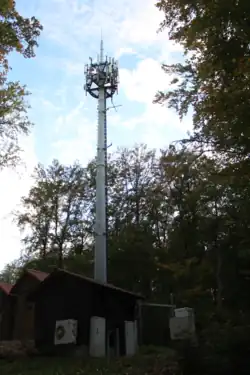

Der Sender Bad Urach (Hanner Felsen) ist ein Füllsender für Hörfunk, Mobilfunk und BOS-Funk. Er befindet sich oberhalb von Bad Urach auf dem bewaldeten Hanner Felsen direkt an der Hanner Steige nach St. Johann, etwa zwei Kilometer südlich der Bad Uracher Innenstadt. Es kommt ein 36 Meter hoher Schleuderbetonmast als Antennenträger zum Einsatz.

Von hier aus wird die Stadt Bad Urach und die nahe Umgebung mit den Rundfunkprogrammen Antenne 1 sowie Neckaralb Live versorgt.

Bis zur Einführung von DVB-T wurden von diesem Sender die Fernsehprogramme Das Erste (Sendeleistung: 1 W), ZDF (Sendeleistung: 20 W) und SWR Fernsehen (Sendeleistung: 20 W) terrestrisch ausgestrahlt.

Die Ausstrahlung von Fernsehprogrammen im digitalen Modus DVB-T ist geplant.

Neben dem Schleuderbetonmast existierte früher auf dem Gelände noch ein Stahlfachwerkturm. Nachdem der 2011 neu errichtete Schleuderbetonmast dessen Aufgaben übernommen hatte, wurde der Stahlfachwerkturm abgebaut.

Frequenzen und Programme

Analoger Hörfunk (UKW)

Folgende Hörfunkprogramme werden vom Sender Bad Urach (Hanner Felsen) auf UKW abgestrahlt:

Frequenz
(MHz) 		Programm RDS PS RDS PI Regionalisierung ERP
(kW) 		Antennendiagramm
rund (ND)/gerichtet (D) 		Polarisation
horizontal (H)/vertikal (V)
89,3 Antenne 1 antenne1 D60A (regional),
D30A 		Reutlingen 0,025 D (10–310°) H
99,0 Neckaralb Live NECKRALB_ D30F – 0,5 ND H

Digitaler Hörfunk (DAB+)

Block Programme
(Datendienste) 		ERP
(kW) 		Antennen- diagramm
rund (ND),
gerichtet (D) 		Polarisation
horizontal (H)/
vertikal (V) 		Gleichwellennetz (SFN)
8D
SWR BW S
(D__00235) 		DAB+ Block des SWR 1,5 D H , Baiersbronn, Blauen, Brandenkopf, Bad Säckingen (Eggberg), Elzach Elztal, Eyachtal (Albstadt-Ebingen), Feldberg im Schwarzwald, Freiburg (Schönberg), Hornisgrinde, Raichberg, Reutlingen (Scheibengipfel), Riedlingen (Reifersberg), Schramberg, Rottweil (Deilingen), Schutterlindenberg, Sigmaringen (In der Talwiese), Ulm (Kuhberg), Villingen-Schwenningen (Marbach), Wannenberg, Witthoh


11B
OAS BW
(D__00201) 		DAB+ Block der ON AIR support GmbH 2 ND V Aalen, Alpirsbach, Bad Mergentheim (Löffelstelzen), , Baden-Baden (Merkur), Baiersbronn, Blauen, Brandenkopf, Donaueschingen, Freiburg (Schönberg), Forbach, Geislingen (Oberböhringen), Heidelberg (Königstuhl), Heidenheim/Osterholz, Heilbronn (Schweinsberg), Hochrhein (Rickenbach), Hornisgrinde, Karlsruhe (Grünwettersbach), Kempten/Blender, Kreuzwertheim, Lahr (Schutterlindenberg), Langenburg, Mudau, Pfänder, Langenbrand, Raichberg, Ravensburg (Höchsten), Reutlingen (Scheibengipfel), Schramberg/Sulgen-Süd, Stuttgart (Frauenkopf), Witthoh, Ulm (Kuhberg)
  • Sendeanlage im Jahr 2011, noch mit Stahlfachwerkturm
    Sendeanlage im Jahr 2011, noch mit Stahlfachwerkturm
  • Informationsschild des Südwestrundfunks
    Informationsschild des Südwestrundfunks
  • Sendecontainer des SWR direkt unter dem Stahlgittermast
    Sendecontainer des SWR direkt unter dem Stahlgittermast
  • Neues Senderhaus für Mobilfunk und BOS-Funk.
    Neues Senderhaus für Mobilfunk und BOS-Funk.
  • Altes Senderhaus am Sender Bad Urach (Hanner Felsen).
    Altes Senderhaus am Sender Bad Urach (Hanner Felsen).
