FuG (ab 1945)
Als FuG bezeichnet man in Deutschland ein FunkGerät, das speziell auf Grund eines Lastenheftes einer Behörde gebaut wird. Damit wird erreicht, dass alle beteiligten Unternehmen ein funktionsmäßig gleiches Gerät auf den Markt bringen. Je nach Umfang des Lastenheftes können verschiedene Parameter vorgeschrieben sein, wie z. B. Frequenzbereich, Anzahl der Kanäle, Modulation, Leistung, mechanische Ausführung, Art und Lage der externe Anschlüssen, Norm der Kontakte, Anschlussbelegung usw.
Für den Anwender ergeben sich durch den Einsatz von FuG folgende Vorteile:
- garantierte Verbindung für alle Anwender (siehe Brand in der Lüneburger Heide)
- vereinheitlichte Bedienung, unabhängig vom Hersteller des Gerätes
- Austauschbarkeit der Geräte
- Austauschbarkeit des Zubehörs
Geräte nach 1945
| FuG | Band | Kanäle | Raster (kHz) | Modulation | Betriebsart | Frequenzaufbereitung | Sendeleistung (W) | Verwendung |
| 1 | 2 m | 6 | 100 | FM | simplex | Quarz | 0,4 | Tornister |
| 2 | 12 | 0,5 | ||||||
| 3 | 11 | 50 | 20 | mobil/fest | ||||
| 4 | MW/KW | unbegrenzt | ohne | AM/CW | VFO | 75 | mobil[1] | |
| 5 | 4 m | 8 | 50 | FM | simplex/duplex/RS1 | Quarz | 15 | mobil/fest |
| 6 | 2 m | 3 | 100 | simplex | 0,15 | tragbar | ||
| 6a | 16 | |||||||
| 6b | 40 | 20 | 0,25 | |||||
| 7 | 4 m | 100W/50G | 50 | FM/CW | simplex/duplex/RS1 | Quarz Mischer | 15 | mobil/fest |
| 7a | FM | |||||||
| 7b | 120/120 | 20 | 3/10 | mobil/fest/tragbar mit Batterie | ||||
| 8 | 100W/50G | 50 | simplex/semiduplex | mobil/fest | ||||
| 8a1 | 143/163 | 20 | PLL | 10 | ||||
| 8b | 111/111 | simplex/duplex | ||||||
| 8b-1 | 143/163 | |||||||
| 8b-2 | fest | |||||||
| 8c | simplex/duplex/RS1 | 3/12 | mobil/fest | |||||
| 9 | 2 m | 100/100 | 2/6 | |||||
| 9b | 92/92 | simplex/duplex | 6 | |||||
| 9c | simplex/duplex/RS1 | 2,5/6 | ||||||
| 9d | 25/25 | simplex/duplex | 6 | mobil/fest für Kanäle 101 bis 125 | ||||
| 10 | 10 | simplex ODER semiduplex | Quarz | 1/2,5 | tragbar | |||
| 10a | 92/92 | simplex/semiduplex | PLL | 1 | ||||
| 10b | Maskenprogrammiert | 1/2,5 | ||||||
| 11 | 1 | Quarz | 0,5 | |||||
| 11a | 2 | simplex ODER semiduplex | 1 | |||||
| 11b | 10/117 | simplex/semiduplex | maskenprogrammiert | |||||
| 12 | 4 m | 1 | Quarz | 0,5 | ||||
| 13 | 10 | simplex ODER semiduplex | 1 | |||||
| 13a | 143/163 | simplex/semiduplex | PLL fest | |||||
| 13b | Maskenprogrammiert | 1/6 | ||||||
| 14 | 2 m | geplant – nicht realisiert | ||||||
| 15 | KW | unbegrenzt | 1 | AM/CW/SSB | simplex | PLL | 12 | mobil/fest |
Audio-Buchse
Sie ist der Anschluss für Besprechungszubehör. Durch ihre Normung nach Lastenheft ergibt sich ein breites Spektrum an Herstellern. Im Laufe der Zeit ergaben sich technische Weiterentwicklungen: Der in der NATO verbreitete Klinkenstecker wurde ab dem FuG-7a eingeführt. Zuvor waren Mobil- bzw. Tornistergeräte mit FuG-Stecker der Wehrmacht bestückt.
Bilder
-
FuG 1: Lorenz AG (2 m) -

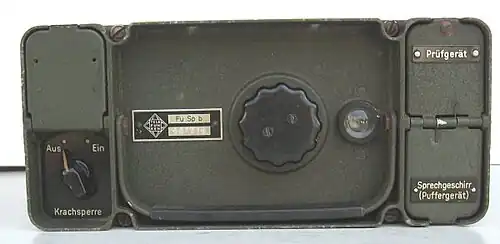

FuG 2: Telefunken (2 m) -

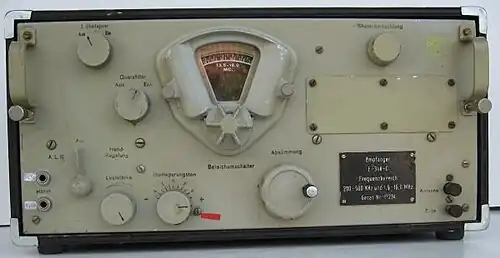

FuG 4: US-type BC348 (KW) -
FuG 6: SEL (2 m) -
FuG 7b: SEL (4 m) -
FuG 8: SEL (4 m) -
FuG 13b: Motorola MTS2013 (4 m) -
FuG 10b: Motorola GP380 (2 m) -
FuG-11b Icom IC-F3062S
Anmerkungen
- ↑ Gerätesatz entstand aus ehemaligen US-Funkgeräten aus dem Zweiten Weltkrieg: BC-348 + BC-191 + TU-6B. Anders als allen anderen FuG wurde das FuG 4 nicht extra entwickelt. Im Zuge der Demilitarisierung wurden auf US-Militärgeräte nur deutsche Beschriftungen angebracht.
