Chirk-Aquädukt

Chirk-Aquädukt
Das Chirk-Aquädukt (vorn) mit dem später gebauten Eisenbahnviadukt
Überführt	Llangollen-Kanal
Querung von	River Ceiriog
Ort	Chirk
Konstruktion	gusseiserne Trogbrücke
Gesamtlänge	165 m
Breite	7,62 m
Anzahl der Öffnungen	zehn
Längste Stützweite	12,19 m
Baubeginn	1796
Fertigstellung	1801
Planer	Thomas Telford
Lage
Koordinaten	52° 55′ 41″ N, 3° 3′ 44″ W52.928194444444-3.0622222222222

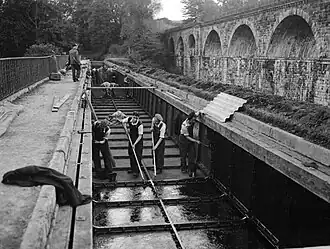

Wartungsarbeiten am geleerten Aquädukt

Das Chirk-Aquädukt (englisch Chirk Aqueduct, walisisch Dyfrbont y Waun) führt den Llangollen-Kanal auf der Grenze zwischen England und Wales bei dem Ort Chirk über das Tal des Flusses Ceiriog.

An seinen beiden Enden befinden sich Warte- bzw. Ausweichbecken, da seine Breite nur für ein Narrowboat bemessen wurde. Im Norden folgt der 421 m lange Chirk-Tunnel. Westlich des Chirk-Aquädukts steht das später gebaute und etwas höhere zweigleisige Chirk-Viadukt der Bahnstrecke Shrewsbury–Chester.

Das von Thomas Telford entworfene und unter seiner Anleitung ausgeführte Bauwerk war nach dem Longdon-on-Tern-Aquädukt sein zweites Aquädukt und der unmittelbare Vorläufer seines Pontcysyllte-Aquädukts.

Der geplante Ellesmere-Kanal, der unter anderen den Llangollen-Kanal umfasste, hatte 1793 die Genehmigung der Parlaments erhalten. Die Betreibergesellschaft, bei der William Jessop der beratende Ingenieur war, beauftragte Thomas Telford mit seiner Planung, darunter die beiden bedeutendsten Aquädukte, das Chirk- und das Pontcysyllte-Aquädukt.^[1][2]

Das Chirk-Aquädukt war bei Baubeginn das größte seiner Art in Großbritannien.^[3]

Sein Bau begann im Juni 1796 und war 1801 fertiggestellt.^[1]

Es steht seit 1987 unter Denkmalschutz (Grade II*).^[4]

Das Chirk-Aquädukt ist zwischen seinen hohen, gemauerten Widerlagern rund 165 m (540 ft) lang und 7,62 m (25 ft) breit.^[5]

Sein Trog war ursprünglich 3,35 m (11 ft) breit und hatte eine Wassertiefe von 1,52 m (5 ft). Sein Boden bestand aus gusseisernen Platten. Die gemauerten Seitenwände waren 1,68 m (5 ft 6 in) hoch. An seiner östlichen Seite verläuft der Treidelpfad mit einem Geländer an der Außenseite. Der Wasserspiegel des Chirk-Aquädukts liegt 21,34 m (70 ft) über dem des Flusses.^[1]

Das Aquädukt hat hohe Mauerwerkspfeiler und 10 Rundbögen mit einer Stützweite von je 12,19 m (40 ft). Deren Zwickel sind nicht, wie früher üblich, mit Bruchsteinen verfüllt, sondern enthalten längs angeordnete Mauern, auf denen die eisernen Platten liegen. Die Trogwände bestanden aus Werksteinen, die von einer Zementschicht und Ziegelmauerwerk und schließlich von einer Bruchsteinmauer gestützt wurden.^[1]

Später wurden die Seitenwände des Troges auch aus Gusseisen ausgeführt, um die Dichtigkeit zu verbessern, und die Wege und Schultern erhöht.
